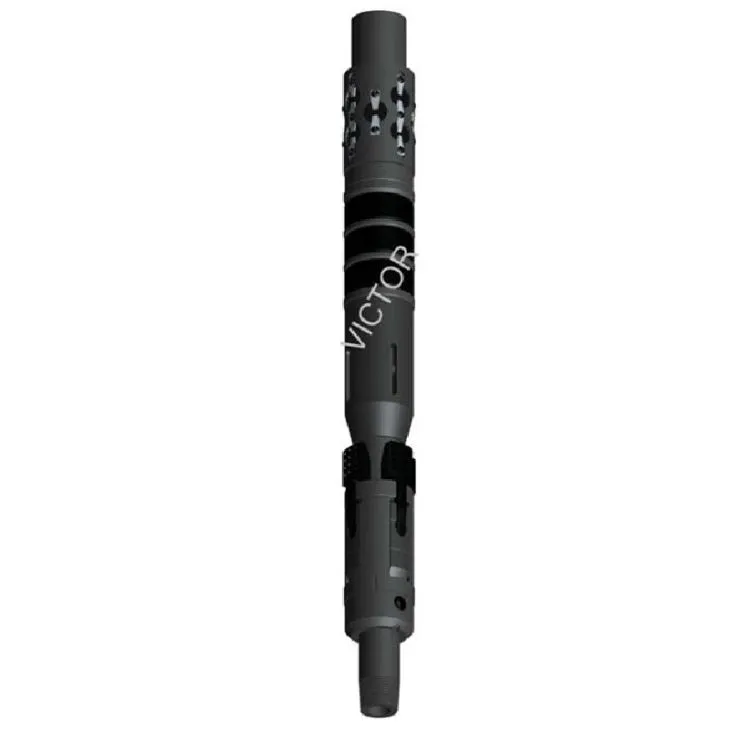

Mechanisch eingestellte Packer der RTTS-Serie

Anfrage senden

Jetzt chatten

Produkteinführung

Beschreibung

Die mechanisch eingestellten Packer der RTTS-Serie sind Rotationssatzpacker. Die Rechtsdrehung und das Herunterdrücken des Schlauches stützen den Schlupf und komprimieren so das Elastomer, um den Packer einzustellen. Dieser Packer ist mit einem umgekehrten hydraulischen Anker ausgestattet, der sich ausdehnt, um auf dem Gehäuse verankert zu werden, wenn der Druck unter dem Packer ist auch hoch, also Verhindern, dass der Packer aufgrund der oben Mündel Bewegung. Das Packer würde durch geraden Zug und Linkshänderdrehung des Schlauches gelöst werden.

Funktionen

。 Hohe Zuverlässigkeit

。 Einsetzbar im Hochdruckumfeld mit hydraulischer Ankerkonstruktion

。 Materialauswahl für das Elastomer:Nitril, HNBR und Aflas.

。 Anwendbar für den DST-Betrieb

。 Anwendbar in der Produktion

。 Materialauswahl für die Karosserie: AIS14140 und 13Cr.

。 Der Arbeitsdruck beträgt 5000psi ~ 10000psi.

。 Alle Arten von Gewinden sind verfügbar.

Technische Parameter

Code	Verrohrung Normen	Gehäusenormen	Gehäuse Gewicht (TB)	IchD(Ichn.[Mm])	OD(in.[mm]	Betriebsdruck (psi)
RTTS-2 3/8-5 1/2	23/8	5.1/2	15.5-23	1.97[50.04]	4.625[117.188	5000~10000
RTTS-2 7/8-7	2 7/8	7	17-23	2.39[60.8]	6.18[157]	5000~10000
			24-30	2.39[60.8]	5.94[151]
			32-38	2.39[60.8]	5.79[147]
RTTS-3 1/2-7	3 1/2	7	17-23	2.37[60.3]	6.18[157]	5000~10000
			24-30	2.37[60.3]	5.94[151]
			32-38	2.37[60.3]	5.79[147]
RTTS-2 7/8-9 5/8	2 7/8	9.5/8	40-53.5	2.39[60.8]	8.3[211:1]	5000~10000
RTTS-3 1/2-9 5/8	3 1/2	9.5/8	40-53.5	2.92[74.2]	8.3[211:1]	5000~10000
RTTS-4 1/2-9 5/8	4 1/2	9.5/8	40-53.5	3.89[99]	8.3[211:1]	5000
