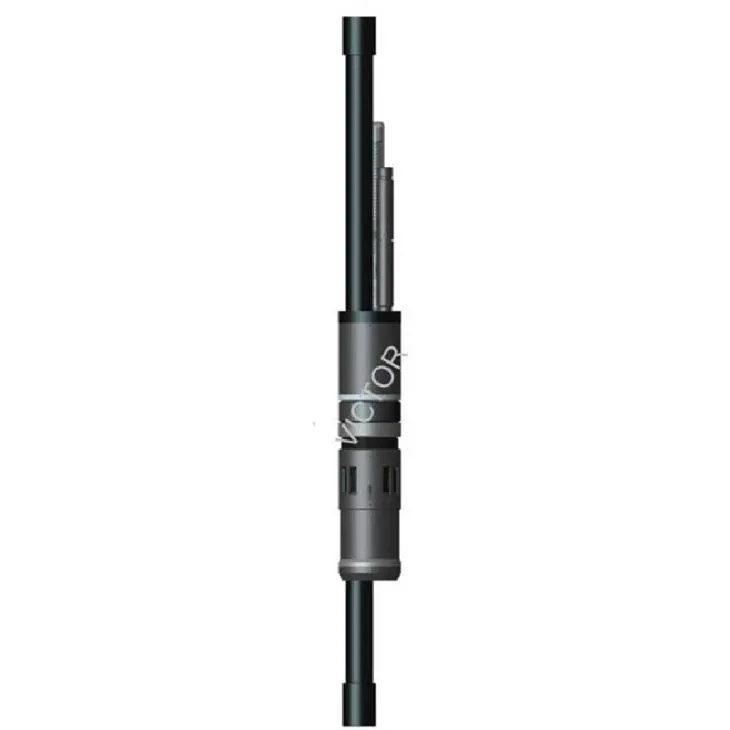

Elektrische Tauchpumpenpacker der Serie ESP
Beschreibung
Die elektrischen Tauchpumpenpacker der ESP-Serie sind hydraulisch gesetzte Packer, die in der Elektropumpenproduktionsbohrung verwendet werden. Der Packer bietet Dreifachkanäle. Der Primärstrang ist für das Fließen der Produktionsflüssigkeit, der Sekundärstrang fürInstallation von Gasentlüftungsventilen,unddie dritte Saite fürKabeldurchquerung.Wannaein geringer Druck von der Oberfläche auf den Primärstrang ausgeübt wird, würde der Packer gesetzt. Der Packer würde durch Ziehen des Primärstrangs freigegeben, um den Ring abzuscheren.
Merkmale
。Hohe Zuverlässigkeit
。Auslösekraft durch Verwendung eines anderen Scherrings angepasst.
。 Kurzer Körper ermöglicht einen einfachen Rundreisebetrieb.
。Materialauswahl für das Elastomer: Nitril, HNBR und Aflas.
。Materialauswahl für den Körper: AISI4140 oder AISI4340.
。Zuverlässige Einstellung
。 Durch Druckbeaufschlagung des Schlauchs einstellen
。 Die Arbeitsdruckdifferenz beträgt 2500 psi.
。 Die vierte oder fünfte Saite kann für die chemische Injektion hinzugefügt werden,Faserdurchquerung oderautomatische Installation von Gasentlüftungsventilen, falls vom Kunden gewünscht.
。 Alle Arten von Gewinden sind verfügbar.
technische Parameter
Code | SchläucheNormen | Gehäusenormen | GehäuseLast(lbs) | OD (Zoll [mm) | Primärstring ID(Zoll [mm) | Sekundärstring ID(Zoll [mm) | Dritte Saite ID(Zoll [mm) |
ESP-3 1/2 -9 5/8 | 3 1/2 -2 7/8 | 9 5/8 | 43.5-47 | 8.5[215.9] | 2.99[76] | 1.6[40.6] 1.9 NUE | 1.5[38.1] 1.9 NUE |
47-53.5 | 8.38[212.7] | ||||||
ESP-27/8 -75/8 | 27/8 -2 3/8 | 75/8 | 26-29.7 | 6.6[167.64] | 2.36[60] | 1.5[38.1] 1.9 NUE | 1.5[38.1] 1.9 NUE |
33.7 | 6.52[165.61] |
Packer der ESP-Serie
