Als vertrauenswürdiger Lieferant von unterirdischen Sicherheitsventilen der TS-Serie werde ich oft nach den Materialien gefragt, die bei ihrer Herstellung verwendet werden. Diese Ventile sind wichtige Komponenten in der Öl- und Gasindustrie und sollen im Notfall einen unkontrollierten Fluss von Kohlenwasserstoffen aus einem Bohrloch verhindern. Die Wahl der Materialien ist von größter Bedeutung, um die Zuverlässigkeit, Haltbarkeit und Leistung dieser Sicherheitsventile zu gewährleisten.
Allgemeine Anforderungen an Materialien
Bevor wir uns mit den spezifischen verwendeten Materialien befassen, ist es wichtig, die allgemeinen Anforderungen zu verstehen, die diese Materialien erfüllen müssen. Untergrund-Sicherheitsventile der TS-Serie sind rauen Bedingungen im Bohrloch ausgesetzt, darunter hohen Drücken, hohen Temperaturen, korrosiven Flüssigkeiten und abrasiven Partikeln. Daher müssen die Materialien hervorragende mechanische Eigenschaften wie hohe Festigkeit, Zähigkeit und Härte aufweisen, um den mechanischen Belastungen im Betrieb standzuhalten. Sie müssen außerdem über eine gute Korrosionsbeständigkeit verfügen, um eine Verschlechterung im Laufe der Zeit zu verhindern, sowie über eine Erosionsbeständigkeit, um dem Verschleiß zu widerstehen, der durch den Fluss von Flüssigkeiten mit festen Partikeln verursacht wird.
Gehäuse- und Gehäusematerialien
Der Körper und das Gehäuse der unterirdischen Sicherheitsventile der TS-Serie bestehen typischerweise aus hochfesten legierten Stählen. Eines der am häufigsten verwendeten Materialien ist 4140-Stahl. Dieser legierte Stahl enthält Chrom und Molybdän, die zu seiner hohen Festigkeit und guten Härtbarkeit beitragen. 4140-Stahl kann wärmebehandelt werden, um unterschiedliche Härte- und Festigkeitsgrade zu erreichen, wodurch er für die anspruchsvolle Bohrlochumgebung geeignet ist. Es hat eine Streckgrenze von etwa 655 MPa und eine Zugfestigkeit von etwa 760 MPa, wodurch der Ventilkörper hohen Innendrücken ohne Verformung standhalten kann.
Eine weitere Option für das Gehäusematerial ist Edelstahl, beispielsweise 316L. Edelstahl bietet eine hervorragende Korrosionsbeständigkeit, insbesondere in Umgebungen, in denen die Bohrflüssigkeiten korrosive Substanzen wie Schwefelwasserstoff (H₂S) und Kohlendioxid (CO₂) enthalten. Der niedrige Kohlenstoffgehalt in 316L verringert das Risiko einer Sensibilisierung und interkristallinen Korrosion und gewährleistet so die langfristige Integrität des Ventilkörpers. Die Streckgrenze von Edelstahl 316L beträgt etwa 205 MPa und seine Zugfestigkeit liegt bei etwa 515 MPa. Obwohl die Festigkeit von 316L geringer ist als die von 4140-Stahl, ist er aufgrund seiner korrosionsbeständigen Eigenschaften die bevorzugte Wahl für korrosive Bohrlöcher.
Dichtungsmaterialien
Die Abdichtung ist eine entscheidende Funktion bei unterirdischen Sicherheitsventilen, da sie das Austreten von Bohrflüssigkeiten verhindert. Als Dichtungsmaterialien werden üblicherweise Elastomere eingesetzt. Eines der am weitesten verbreiteten Elastomere ist Nitrilkautschuk (NBR). NBR weist eine gute Beständigkeit gegenüber Öl, Kraftstoff und anderen Kohlenwasserstoffen auf, die häufig in Bohrlochflüssigkeiten vorkommen. Darüber hinaus verfügt es über hervorragende mechanische Eigenschaften wie hohe Elastizität und Reißfestigkeit, die es ihm ermöglichen, bei unterschiedlichen Drücken und Temperaturen zuverlässig abzudichten. Der Betriebstemperaturbereich von NBR liegt typischerweise zwischen -40 °C und 120 °C, wodurch es für viele Anwendungen im Bohrloch geeignet ist.
Für Hochtemperaturanwendungen wird häufig Fluorkautschuk (FKM) verwendet. FKM verfügt über eine hervorragende Hitzebeständigkeit mit einem Betriebstemperaturbereich von bis zu 250 °C. Es verfügt außerdem über eine hervorragende chemische Beständigkeit gegenüber einer Vielzahl von Chemikalien, einschließlich Säuren, Basen und Lösungsmitteln. Dies macht FKM zur idealen Wahl für Bohrlöcher mit hohen Temperaturen und korrosiven Umgebungen.
Materialien für Ventilverkleidungen
Die Ventilgarnitur, zu der Ventilsitz, Kugel und Schaft gehören, erfordert Materialien mit hoher Verschleißfestigkeit und guten Dichtungseigenschaften. Für den Ventilsitz ist Wolframcarbid (WC) eine beliebte Wahl. Wolframcarbid ist mit einer Härte von bis zu 2500 HV extrem hart. Es verfügt über eine hervorragende Verschleißfestigkeit, wodurch der Ventilsitz auch nach mehreren Öffnungs- und Schließzyklen dicht verschlossen bleibt. Wolframcarbid weist außerdem eine gute Korrosionsbeständigkeit auf und eignet sich daher für den Einsatz in korrosiven Bohrlochflüssigkeiten.
Die Ventilkugel besteht häufig aus Edelstahl oder einer Hartmetalllegierung. In einigen Fällen wird eine Edelstahlkugel mit einer Hartbeschichtung, beispielsweise Stellite, verwendet. Stellit ist eine Legierung auf Kobaltbasis mit hoher Härte, Verschleißfestigkeit und Korrosionsbeständigkeit. Die Hartbeschichtung der Kugel trägt dazu bei, den Verschleiß zu reduzieren und die Dichtleistung des Ventils zu verbessern.
Der Ventilschaft besteht typischerweise aus einer hochfesten Stahllegierung, ähnlich dem Gehäusematerial. Es kann jedoch auch mit einem korrosionsbeständigen Material beschichtet sein, um es vor den Bohrlochflüssigkeiten zu schützen. Beispielsweise kann ein Schaft aus 4140-Stahl mit einer Legierung auf Nickelbasis beschichtet werden, um seine Korrosionsbeständigkeit zu erhöhen.
Federmaterialien
Federn sind ein wichtiger Bestandteil der unterirdischen Sicherheitsventile der TS-Serie, da sie dafür verantwortlich sind, im Notfall die nötige Kraft bereitzustellen, um das Ventil zu schließen. Das am häufigsten verwendete Federmaterial ist Edelstahl wie 302 oder 304. Diese Edelstähle weisen eine gute Korrosionsbeständigkeit und hohe Elastizität auf. Sie können ihre Federeigenschaften über einen weiten Temperatur- und Druckbereich hinweg beibehalten.
In einigen Hochleistungsanwendungen werden Nickelbasislegierungen wie Inconel 718 für Federn verwendet. Inconel 718 verfügt über eine ausgezeichnete Hochtemperaturfestigkeit, Korrosionsbeständigkeit und Ermüdungsbeständigkeit. Es widersteht den rauen Bedingungen im Bohrloch und bietet zuverlässige Federwirkung über eine lange Lebensdauer.
Kompatibilität mit anderen Komponenten im Bohrloch
Bei der Auswahl der Materialien für unterirdische Sicherheitsventile der TS-Serie ist es wichtig, deren Kompatibilität mit anderen Komponenten im Bohrloch zu berücksichtigen. Beispielsweise sollte das Ventil mit dem kompatibel seinSeitentaschendorne SPM - 288 - 1und andere Bohrlochwerkzeuge. Die Materialien dürfen bei Kontakt miteinander keine galvanische Korrosion verursachen. Galvanische Korrosion tritt auf, wenn sich zwei verschiedene Metalle in einem Elektrolyten (z. B. einer Bohrlochflüssigkeit) befinden, und kann zu einer beschleunigten Korrosion eines der Metalle führen.
Abschluss
Zusammenfassend lässt sich sagen, dass die Herstellung von Untergrundsicherheitsventilen der TS-Serie eine sorgfältige Auswahl von Materialien erfordert, um den anspruchsvollen Bedingungen im Bohrloch gerecht zu werden. Das Gehäuse und das Gehäuse bestehen aus hochfesten legierten Stählen oder rostfreien Stählen für Festigkeit und Korrosionsbeständigkeit. Dichtungsmaterialien wie Elastomere sorgen für eine zuverlässige Abdichtung, während Ventilgarniturmaterialien wie Wolframkarbid und Hartmetalllegierungen für Verschleißfestigkeit und gute Dichtungsleistung sorgen. Federn werden aus rostfreien Stählen oder Nickelbasislegierungen hergestellt, um die nötige Kraft für den Ventilbetrieb bereitzustellen.

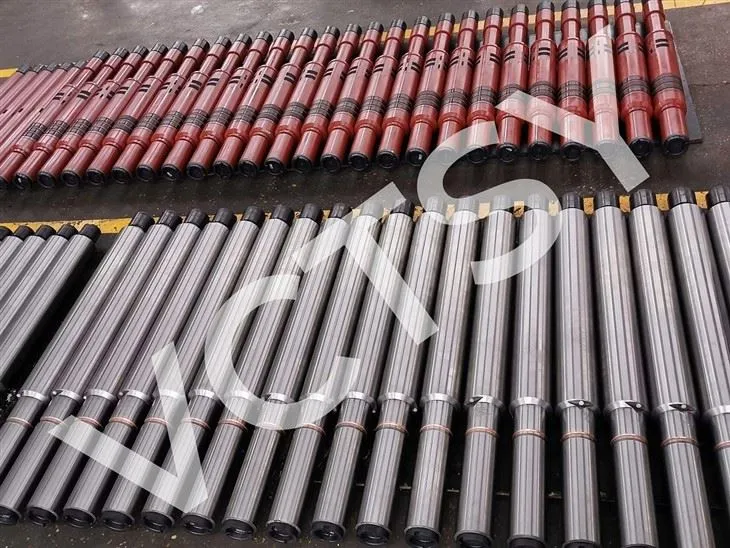

Wenn Sie auf der Suche nach hochwertigen unterirdischen Sicherheitsventilen der TS-Serie sind, sind wir hier, um Ihnen die besten Produkte mit der richtigen Materialkombination anzubieten. Unsere Ventile sind so konzipiert und hergestellt, dass sie den höchsten Industriestandards entsprechen. Wir bieten auch andere verwandte Produkte an, wie zTiefenwasser-Untergrund-Sicherheitsventil der THD-Serie, API 14A-Untertage-SicherheitsventilUndYKSLS – Schiebehülse für Einzelleitungssteuerung der Serie.
Wir heißen Sie herzlich willkommen, uns für die Beschaffung zu kontaktieren und Ihre spezifischen Anforderungen zu besprechen. Unser Expertenteam unterstützt Sie gerne dabei, die am besten geeigneten Lösungen für Ihren Bohrlochbetrieb zu finden.
Referenzen
- ASM-Handbuch, Band 1: Eigenschaften und Auswahl: Eisen, Stähle und Hochleistungslegierungen.
- API-Spezifikation 14A: Spezifikation für unterirdische Sicherheitsventilausrüstung.
- Materialwissenschaft und -technik: Eine Einführung von William D. Callister, Jr. und David G. Rethwisch.
