Als Lieferant von unterirdischen Sicherheitsventilen der TS-Serie ist die Gewährleistung der ordnungsgemäßen Funktion dieser kritischen Komponenten von größter Bedeutung. Unterirdische Sicherheitsventile spielen in Öl- und Gasquellen eine entscheidende Rolle und bieten eine zuverlässige Möglichkeit, im Notfall einen unkontrollierten Flüssigkeitsfluss zu verhindern. In diesem Blogbeitrag werde ich besprechen, wie das Rückschlagventil in unterirdischen Sicherheitsventilen der TS-Serie getestet wird.
Das unterirdische Sicherheitsventil der TS-Serie verstehen

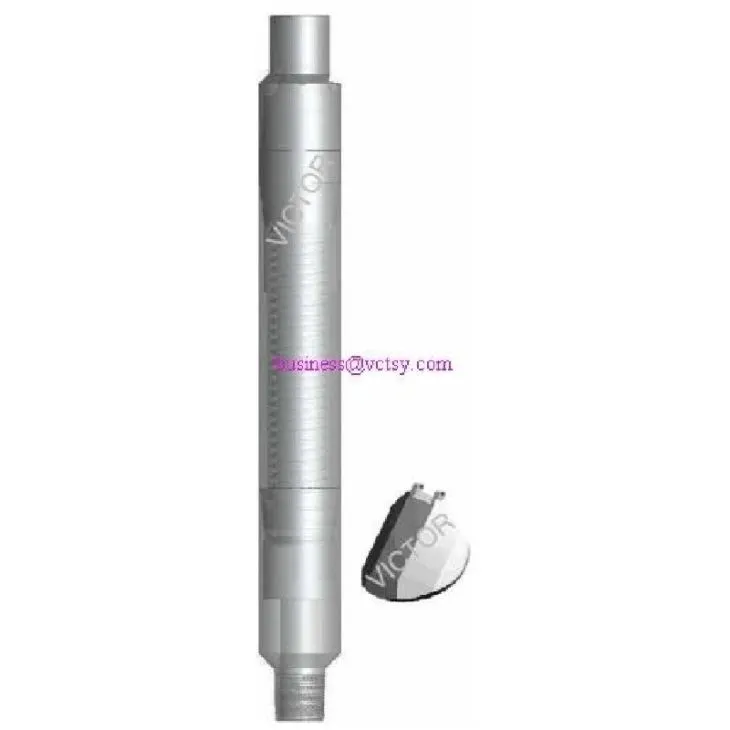

Bevor Sie sich mit dem Testprozess befassen, ist es wichtig, ein grundlegendes Verständnis des unterirdischen Sicherheitsventils der TS-Serie zu haben. Diese Ventile sind auf die strengen Anforderungen der Öl- und Gasindustrie ausgelegt und bieten zuverlässigen Schutz vor Bohrlochausbrüchen. Die TS-Serie ist eine Art vonOberflächengesteuertes unterirdisches SicherheitsventilDas heißt, es kann von der Oberfläche aus gesteuert werden, um das Ventil je nach Bedarf zu öffnen oder zu schließen.
Das Rückschlagventil ist ein wichtiger Bestandteil des unterirdischen Sicherheitsventils der TS-Serie. Es ermöglicht den Flüssigkeitsfluss in eine Richtung und verhindert gleichzeitig den Rückfluss, wodurch die Integrität des Bohrlochs gewährleistet wird. Ein defektes Rückschlagventil kann die Sicherheit des Bohrlochs gefährden und macht regelmäßige Tests und Wartung unerlässlich.
Vorbereitungen vor dem Test
1. Besorgen Sie sich die notwendigen Werkzeuge und Geräte
Bevor Sie mit dem Test beginnen, müssen Sie die entsprechenden Werkzeuge und Geräte zusammenstellen. Dazu können Druckmessgeräte, Durchflussmesser, hydraulische Prüfpumpen und andere spezielle Prüfgeräte gehören. Stellen Sie sicher, dass alle Werkzeuge kalibriert und in gutem Betriebszustand sind, um genaue Testergebnisse zu gewährleisten.
2. Überprüfen Sie die Ventildokumentation
Lesen Sie die technische Dokumentation des unterirdischen Sicherheitsventils der TS-Serie sorgfältig durch. Dazu gehören das Installationshandbuch, die Wartungsanleitung und die Spezifikationen. Für die Durchführung eines effektiven Tests ist es von entscheidender Bedeutung, das Design, die Funktionsprinzipien und die Leistungsparameter des Ventils zu verstehen.
3. Sicherheitsvorkehrungen
Sicherheit sollte immer oberste Priorität haben. Stellen Sie sicher, dass alle am Testprozess beteiligten Mitarbeiter geeignete persönliche Schutzausrüstung (PSA) wie Schutzbrillen, Handschuhe und Schutzhelme tragen. Befolgen Sie alle von Ihrem Unternehmen festgelegten Sicherheitsverfahren und -richtlinien sowie die relevanten Industriestandards.
Testen des Rückschlagventils
1. Sichtprüfung
Der erste Schritt bei der Prüfung des Rückschlagventils ist eine Sichtprüfung. Untersuchen Sie das Ventil auf Anzeichen von Beschädigung, Korrosion oder Verschleiß. Überprüfen Sie Ventilkörper, Sitz und Ventilscheibe auf Risse, Lochfraß oder andere Mängel. Überprüfen Sie die Dichtungen auf ordnungsgemäßen Einbau und Unversehrtheit. Vor Beginn der Funktionsprüfung sollten alle sichtbaren Schäden behoben werden.
2. Druckprüfung
Die Druckprüfung ist ein entscheidender Teil der Bewertung der Leistung des Rückschlagventils. Die folgenden Schritte beschreiben den Drucktestprozess:
- Isolieren Sie das Ventil: Schließen Sie alle vor- und nachgeschalteten Ventile, um das unterirdische Sicherheitsventil der TS-Serie zu isolieren. Dadurch wird sichergestellt, dass der Prüfdruck nur auf das zu prüfende Ventil ausgeübt wird.
- Testdruck anwenden: Beaufschlagen Sie das Ventil mit einer hydraulischen Prüfpumpe mit einem vorgegebenen Prüfdruck. Der Prüfdruck sollte den Konstruktionsspezifikationen des Ventils und den Industriestandards entsprechen. FürUnterirdische Sicherheitsventile für Hochdruck, kann der Prüfdruck deutlich höher sein als normale Betriebsdrücke.
- Überwachen Sie Druck und Durchfluss: Beobachten Sie während des Drucktests das Manometer und den Durchflussmesser. Das Rückschlagventil soll einen Rückfluss verhindern, wenn der Druck in umgekehrter Richtung anliegt. Wenn es eine Leckage oder einen Durchfluss in die umgekehrte Richtung gibt, deutet dies auf ein Problem mit dem Rückschlagventil hin.
- Halten Sie den Druck: Halten Sie den Testdruck für einen bestimmten Zeitraum, normalerweise mehrere Minuten, aufrecht, um die Integrität des Ventils sicherzustellen. Beobachten Sie das Manometer auf signifikante Druckabfälle, die auf ein Leck im Ventil hinweisen könnten.
3. Funktionstest
Zusätzlich zur Druckprüfung ist eine Funktionsprüfung erforderlich, um die ordnungsgemäße Funktion des Rückschlagventils zu überprüfen. Dabei muss das Ventil mehrmals geöffnet und geschlossen werden, um einen reibungslosen Betrieb zu gewährleisten.
- Öffnen Sie das Ventil: Verwenden Sie das Oberflächenkontrollsystem, um das unterirdische Sicherheitsventil der TS-Serie zu öffnen. Beobachten Sie die Bewegung des Ventils und stellen Sie sicher, dass es sich ohne Widerstand vollständig öffnet.
- Überprüfen Sie die Fließrichtung: Stellen Sie sicher, dass die Flüssigkeit in der richtigen Richtung durch das Ventil fließt, wenn es geöffnet ist. Verwenden Sie einen Durchflussmesser, um die Durchflussrate zu messen und sicherzustellen, dass sie im erwarteten Bereich liegt.
- Schließen Sie das Ventil: Schließen Sie das Ventil mit dem Oberflächenkontrollsystem. Überprüfen Sie den korrekten Sitz des Ventiltellers und stellen Sie sicher, dass er einen Rückfluss verhindert.
4. Wiederholen Sie den Test
Nach den ersten Tests wird empfohlen, die Druck- und Funktionstests zu wiederholen, um die Konsistenz der Ergebnisse sicherzustellen. Dies hilft, potenzielle Probleme zu identifizieren, die beim ersten Test möglicherweise nicht erkennbar waren.
Analyse und Wartung nach dem Test
1. Analysieren Sie die Testergebnisse
Sobald der Test abgeschlossen ist, analysieren Sie die Testergebnisse sorgfältig. Vergleichen Sie die Druckwerte, Durchflussraten und den Ventilbetrieb mit den Spezifikationen und Industriestandards des Ventils. Wenn Unstimmigkeiten festgestellt werden, sind weitere Untersuchungen erforderlich, um die Grundursache des Problems zu ermitteln.
2. Wartung und Reparatur
Wenn die Testergebnisse auf ein Problem mit dem Rückschlagventil hinweisen, sollten entsprechende Wartungs- oder Reparaturmaßnahmen ergriffen werden. Dies kann den Austausch beschädigter Komponenten, die Reinigung des Ventils oder die Anpassung der Ventileinstellungen umfassen. Wiederholen Sie nach der Wartung oder Reparatur den Testvorgang, um sicherzustellen, dass das Ventil ordnungsgemäß funktioniert.
3. Dokumentation
Führen Sie eine detaillierte Dokumentation des Testprozesses, einschließlich der Testergebnisse, aller durchgeführten Wartungs- oder Reparaturmaßnahmen und des Testdatums. Diese Dokumentation ist für die Einhaltung gesetzlicher Vorschriften und für die Verfolgung der Ventilleistung im Laufe der Zeit von entscheidender Bedeutung.
Abschluss
Das Testen des Rückschlagventils in unterirdischen Sicherheitsventilen der TS-Serie ist ein entscheidender Prozess, der die Sicherheit und Zuverlässigkeit von Öl- und Gasquellen gewährleistet. Indem Sie die richtigen Testverfahren befolgen, die richtigen Werkzeuge und Geräte verwenden und eine gründliche Analyse nach dem Test durchführen, können Sie potenzielle Probleme mit dem Rückschlagventil erkennen und beheben, bevor sie zu einem Sicherheitsrisiko werden.
Wenn Sie auf der Suche nach hoher Qualität sindUnterirdisches Sicherheitsventil der TS-SerieUnser Unternehmen ist hier, um Ihnen die besten Produkte und Dienstleistungen zu bieten. Wir verfügen über ein Team erfahrener Fachleute, die Sie bei der Ventilauswahl, Installation, Prüfung und Wartung unterstützen können. Kontaktieren Sie uns noch heute, um ein Beschaffungsgespräch zu beginnen und die Sicherheit und Effizienz Ihres Bohrlochbetriebs zu gewährleisten.
Referenzen
- API RP 14B, Empfohlene Praxis für Installation, Betrieb und Wartung von unterirdischen Sicherheitsventilsystemen
- Technische Dokumentation des Herstellers für unterirdische Sicherheitsventile der TS-Serie
