Wie funktioniert ein Gasliftdorn in Hochdruckbrunnen?

Im Bereich der Öl- und Gasförderung stellen Hochdruckbohrungen eine Reihe einzigartiger Herausforderungen und Chancen dar. Eine der Schlüsselkomponenten zur Optimierung der Produktion aus diesen Bohrlöchern ist der Gasliftdorn. Als vertrauenswürdiger Lieferant von Gasliftdornen verstehen wir die Feinheiten der Funktionsweise dieser Geräte in Hochdruck-Bohrlochumgebungen.

Die Grundlagen der Gasförderung in Hochdruckbrunnen

Bevor Sie sich mit der Funktionsweise eines Gasliftdorns befassen, ist es wichtig, das Konzept des Gaslifts in Hochdruckbrunnen zu verstehen. Gaslift ist eine Methode, mit der Flüssigkeiten künstlich aus einem Bohrloch an die Oberfläche befördert werden. Bei Hochdruckbohrungen reicht der natürliche Lagerstättendruck möglicherweise nicht aus, um das Öl oder Gas effizient an die Oberfläche zu drücken, oder es kann zu Problemen wie Flüssigkeitsbelastung im Bohrloch kommen.

Beim Gaslift wird Gas (normalerweise Erdgas) in einer bestimmten Tiefe in das Förderrohr injiziert. Dieses injizierte Gas verringert die Dichte der Flüssigkeitssäule im Rohr und erzeugt einen Druckunterschied, der es der Flüssigkeit ermöglicht, leichter an die Oberfläche zu fließen. Der Gasliftdorn spielt in diesem Prozess eine entscheidende Rolle, indem er das Injektionsgas an der gewünschten Stelle in das Produktionsrohr einleitet.

Anatomie eines Gasliftdorns

Ein Gasliftdorn ist eine spezielle Komponente, die als Teil des Förderrohrstrangs im Bohrloch installiert wird. Es besteht typischerweise aus einem Hauptkörper mit einer Seitentasche oder einer Reihe von Anschlüssen. Der Hauptkörper ist so konzipiert, dass er nahtlos in die Produktionsrohre passt, während die Seitentaschen oder Anschlüsse zur Unterbringung und Bedienung des Gasliftventils dienen.

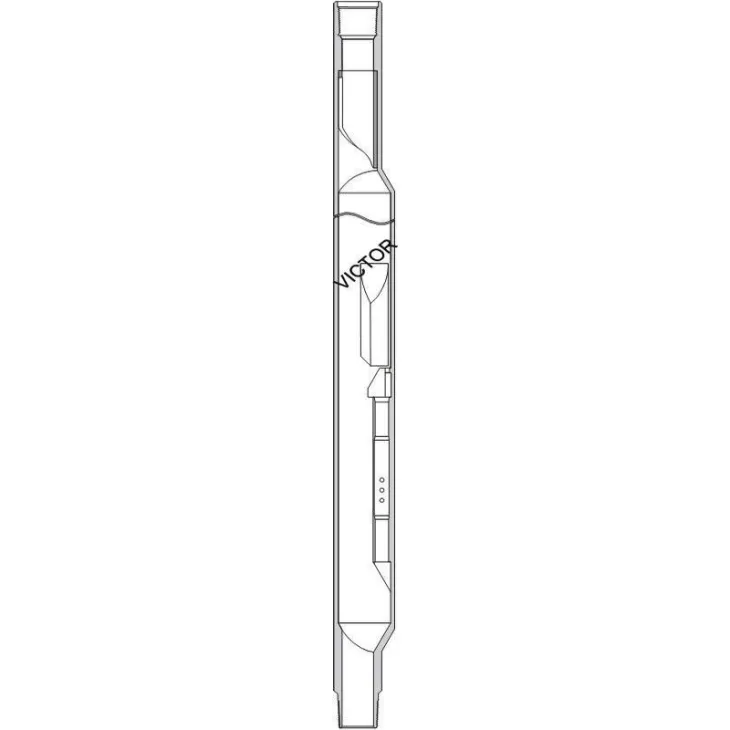

Es gibt verschiedene Arten von Gasliftdornen, wie zSeitentaschendorneUndSeitentaschendorne mit ovalem Querschnitt. Die Seitentaschendorne sind mit einer speziellen Tasche an der Seite des Dornkörpers ausgestattet. Diese Tasche dient zur Aufnahme des Gasliftventils, das entnommen oder ausgetauscht werden kann, ohne den gesamten Produktionsrohrstrang zu ziehen. Die Seitentaschendorne mit ovalem Querschnitt bieten einzigartige Vorteile hinsichtlich der Raumausnutzung und der Flüssigkeitsströmungseigenschaften, insbesondere bei Hochdruckbrunnen, bei denen eine effiziente Nutzung des Bohrlochraums von entscheidender Bedeutung ist.

Wie ein Gasliftdorn in Hochdruckbrunnen funktioniert

Installation

Der erste Schritt beim Betrieb eines Gasliftdorns in einem Hochdruckbohrloch ist seine Installation. Der Dorn wird während der Fertigstellung des Bohrlochs sorgfältig in der entsprechenden Tiefe im Produktionsrohrstrang platziert. Die Tiefe wird auf der Grundlage verschiedener Faktoren bestimmt, darunter dem Lagerstättendruck, den Flüssigkeitseigenschaften und der gewünschten Produktionsrate. Nach der Installation wird der Dorn zu einem integralen Bestandteil der Bohrlochinfrastruktur und ist bereit, den Gasliftprozess zu erleichtern.

Gasinjektion

Das Herzstück der Funktionsweise des Gasliftdorns ist die Injektion von Gas in die Produktionsrohre. Die Gaszufuhr erfolgt von der Oberfläche über eine separate Gasinjektionsleitung. Wenn das Gas den Gasliftdorn erreicht, gelangt es in die Seitentaschen oder Öffnungen. In der Seitentasche befindet sich ein Gasliftventil.

Das Gasliftventil ist eine wichtige Komponente, die den Gasfluss in die Produktionsrohre steuert. In Hochdruckbrunnen ist das Ventil so ausgelegt, dass es den hohen Drücken und Temperaturen standhält. Es funktioniert auf Basis einer Druckdifferenz. Wenn der Druck in der Gasinjektionsleitung den Druck in der Produktionsleitung um einen bestimmten Betrag (den Öffnungsdruck des Ventils) übersteigt, öffnet sich das Ventil und ermöglicht den Gasfluss aus der Injektionsleitung in die Produktionsleitung.

Flüssigkeitslifting

Sobald das Gas in die Förderleitung gelangt, vermischt es sich mit der Flüssigkeit (Öl oder Gas) in der Leitung. Das injizierte Gas verringert die Dichte der Flüssigkeitssäule. Nach den Prinzipien der Strömungsmechanik benötigt eine Flüssigkeitssäule mit geringerer Dichte weniger Druck, um sie an die Oberfläche zu heben. Dadurch beginnt die Flüssigkeit im Förderrohr leichter zur Oberfläche zu fließen.

In Hochdruckbrunnen kann der Gasliftdorn in einem mehrstufigen Gasliftsystem eingesetzt werden. Mehrere Dorne werden in unterschiedlichen Tiefen im Bohrloch installiert. Jeder Dorn ist so eingestellt, dass er Gas mit einem bestimmten Druck und einer bestimmten Tiefe injiziert, wodurch die Flüssigkeitsdichte schrittweise verringert wird, während er sich im Bohrloch nach oben bewegt. Dieser mehrstufige Ansatz ist besonders effektiv bei Hochdruckbrunnen mit großen Flüssigkeitssäulen, da er eine effizientere Förderung der Flüssigkeiten ermöglicht.

Schließen des Ventils

Wenn der Druck in der Förderleitung ansteigt oder der Druck in der Gasinjektionsleitung unter den Schließdruck des Gasliftventils fällt, schließt das Ventil. Dies verhindert den Rückfluss von Flüssigkeit aus der Förderleitung in die Gasinjektionsleitung. In Hochdruckbrunnen ist der Ventilschließmechanismus von entscheidender Bedeutung, um die Integrität des Gasliftsystems aufrechtzuerhalten und Schäden an der Ausrüstung zu verhindern.

Vorteile der Verwendung von Gasliftdornen in Hochdruckbrunnen

Verbesserte Produktionseffizienz

Durch die Reduzierung der Dichte der Flüssigkeitssäule im Förderrohr verbessern Gasliftdorne die Produktionseffizienz in Hochdruckbohrlöchern erheblich. Sie ermöglichen eine gleichmäßigere und höhere Förderleistung von Öl und Gas, selbst in Bohrlöchern, in denen der natürliche Lagerstättendruck nicht ausreicht.

Flexibilität

Gasliftdorne bieten ein hohes Maß an Flexibilität im Bohrlochbetrieb. Die Gasliftventile können eingestellt oder ausgetauscht werden, ohne dass der gesamte Produktionsrohrstrang gezogen werden muss. Dies bedeutet, dass Änderungen der Gaseinspritzrate oder des Betriebsdrucks leicht vorgenommen werden können, um sie an veränderte Lagerstättenbedingungen anzupassen. Bei Hochdruckbrunnen, bei denen sich die Lagerstättenbedingungen im Laufe der Zeit ändern können, ist diese Flexibilität von unschätzbarem Wert.

Kosten – Wirksamkeit

Im Vergleich zu anderen künstlichen Fördermethoden kann die Gasförderung mit Dornen eine kostengünstige Lösung für Hochdruckbrunnen sein. Die Anfangsinvestition in die Gasliftdorne und die dazugehörige Ausrüstung ist relativ gering und auch die Betriebskosten sind überschaubar. Darüber hinaus reduziert die Möglichkeit der Wiederverwendung und Wartung der Gasliftventile die langfristigen Kosten des Gasliftsystems.

Herausforderungen und Überlegungen

Während Gasliftdorne in Hochdruckbrunnen viele Vorteile bieten, gibt es auch einige Herausforderungen und Überlegungen.

Korrosion und Erosion

In Hochdruckbrunnen können die Flüssigkeiten und Gase stark korrosiv und erosiv sein. Die Dorne und Ventile der Gasdruckfeder sind diesen rauen Bedingungen über längere Zeiträume ausgesetzt. Daher ist die Materialauswahl von entscheidender Bedeutung. Bei der Herstellung von Gasliftdornen werden hochwertige korrosions- und erosionsbeständige Materialien verwendet, um deren langfristige Zuverlässigkeit zu gewährleisten.

Ventilfehlfunktion

Das Gasliftventil ist eine komplexe mechanische Komponente, die unter bestimmten Bedingungen versagen kann. In Hochdruckbrunnen können die hohen Drücke und Temperaturen das Ventil zusätzlich belasten und das Risiko einer Fehlfunktion erhöhen. Eine regelmäßige Überwachung und Wartung der Ventile ist für den ordnungsgemäßen Betrieb unerlässlich.

Bohrlochintegrität

Der Einbau von Gasliftdornen kann Auswirkungen auf die Integrität des Bohrlochs haben, insbesondere bei Hochdruckbrunnen. Es muss darauf geachtet werden, dass die Dorne korrekt installiert werden und keine Schäden an der Bohrlochverrohrung oder anderen Komponenten verursachen.

Abschluss

Zusammenfassend lässt sich sagen, dass Gasliftdorne eine entscheidende Rolle bei der effizienten Produktion von Hochdruckbrunnen spielen. Als Lieferant von Gasliftdornen sind wir bestrebt, qualitativ hochwertige Dorne und zugehörige Komponenten bereitzustellen, die den besonderen Herausforderungen von Hochdruckbohrlochumgebungen gerecht werden. UnserGasliftdornesind mit der neuesten Technologie und den neuesten Materialien ausgestattet, um einen zuverlässigen und effizienten Betrieb zu gewährleisten.

Wenn Sie in der Öl- und Gasindustrie tätig sind und nach einer zuverlässigen Gasliftdornlösung für Ihre Hochdruckbohrungen suchen, laden wir Sie ein, mit uns für ein ausführliches Gespräch Kontakt aufzunehmen. Unser Expertenteam unterstützt Sie gerne bei der Auswahl des richtigen Gasliftdorns und der Entwicklung eines maßgeschneiderten Gasliftsystems, das Ihren spezifischen Anforderungen entspricht. Ganz gleich, ob Sie einen einzelnen Dorn oder ein komplettes mehrstufiges Gasliftsystem benötigen, wir verfügen über das Fachwissen und die Ressourcen, um Ihnen die beste Lösung zu bieten.

Referenzen

1. Economides, MJ, & Nolte, KG (2000). Reservoirstimulation. John Wiley & Söhne.
2. Golan, M. & Whitson, CH (1986). Nun, Leistung. SPE-Lehrbuchreihe.
3. McCain, WD (1990). Die Eigenschaften von Erdölflüssigkeiten. PennWell-Bücher.
